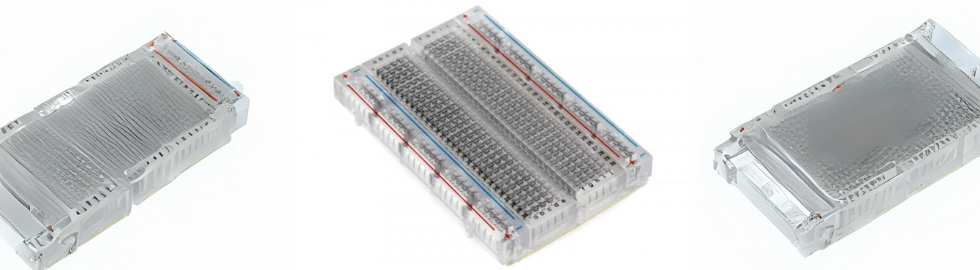

Tutorial: Breadboard - Steckplatine

Breadboard

Was ist ein Breadboard?

Breadboards (deutsch: Steckbretter) sind unverzichtbare Hilfsmittel beim Erlernen der Elektronik oder beim Prototyping neuer Designs und kommen somit im Umfeld von Arduino häufig zum Einsatz. Aber was genau sind sie?

Ein Breadboard oder lötfreies Steckbrett eignet sich hervorragend für die Herstellung von temporären Schaltkreisen und Prototypen. Da für die Erstellung eines Schaltkreises keine Lötarbeiten erforderlich sind, eignen sie sich perfekt für temporäre Designs oder zum schnellen Testen von Ideen. Sie können auch immer wieder verwendet werden.

Die Komponenten werden in die Buchsen auf dem Steckbrett geschoben und dann werden zusätzliche Überbrückungsdrähte verwendet, um Verbindungen herzustellen.



Aufbau eines Breadboards

Wenn Sie die selbstklebende Rückseite von der Rückseite Ihres Steckbretts abziehen würden, würde dies ungefähr so ​​aussehen.



breadboard



Der mittlere Teil der Platine besteht aus zwei Säulen mit jeweils 30 Verbindungsstreifen, wie der herausgezogene und seitlich am Steckbrett. Diese verbinden alles, was von vorne durchgesteckt wird, in eines dieser fünf Löcher.

An beiden Rändern des Bretts befinden sich viel längere Clipabschnitte, die die durch die blauen und roten Linien auf der Vorderseite des Steckbretts markierten Lochsäulen miteinander verbinden. Diese werden in der Regel für GND (blau) und 5V (rot) verwendet.





aufbau-breadboard-grafik






HORIZONTAL ROWS - KLEMMENLEISTEN

Auf dem Bild auf dem der Kleberücken entfernt wurde, können Sie viele horizontale Reihen von Metallstreifen auf der Unterseite des Steckbretts sehen.
Die Oberseiten der Metallreihen haben kleine Klammern, die sich unter den Plastiklöchern verstecken.

Terminal-Strips-1


Mit diesen Clips können Sie einen Draht oder das Bein eines Bauteils in die freigelegten Löcher eines Steckbretts stecken und dort festhalten.

Terminal-Strips-2

Nach dem Einsetzen wird diese Komponente elektrisch mit allen anderen Elementen in dieser Reihe verbunden. Dies liegt daran, dass die Metallreihen leitend sind und Strom von jedem Punkt in diesem Streifen fließen lassen.

Beachten Sie, dass sich auf diesem Streifen nur fünf Clips befinden. Dies ist typisch für fast alle Steckbretter. Somit können Sie nur bis zu fünf Komponenten in einem bestimmten Abschnitt des Steckbretts verbinden. Die Reihe hat zwar zehn Löcher, jede horizontale Reihe ist aber durch eine Spalte (CENTERLINE) auf dem Steckbrett getrennt. Diese Spalte isoliert beide Seiten einer bestimmten Reihe voneinander und sie sind nicht elektrisch verbunden.



Steckbrett-Breadboard-Getrennt





POWER BUS - STROMSCHIENEN

Neben horizontalen Reihen haben Steckbretter normalerweise sogenannte Stromschienen, die vertikal entlang der Seiten verlaufen.

breadboad-back-front



Diese Stromschienen sind Metallstreifen, die mit denen identisch sind, die horizontal verlaufen, mit der Ausnahme, dass sie normalerweise alle miteinander verbunden sind. Wenn Sie eine Schaltung bauen, brauchen Sie in der Regel an vielen verschiedenen Orten Strom. Über die Stromschienen haben Sie überall in Ihrem Stromkreis einfachen Zugriff auf die Stromversorgung. Normalerweise werden sie mit einem "+" und einem "-" gekennzeichnet und haben einen roten und blauen oder schwarzen Streifen, um die positive und negative Seite anzuzeigen.

Es ist wichtig zu wissen, dass die Stromschienen auf beiden Seiten nicht verbunden sind. Wenn Sie also auf beiden Seiten die gleiche Stromquelle wünschen, müssen Sie die beiden Seiten mit einigen Überbrückungskabeln verbinden. Beachten Sie, dass die Markierungen nur als Referenz dienen. Es gibt keine Regel, die besagt, dass Sie die Stromzufuhr an die + Schiene und die Erdung an die - Schiene anschließen müssen, obwohl es eine gute Praxis ist, alles in Ordnung zu halten.
