JST-Stecker sind elektrische Verbinder, die nach dem Design von J.S.T. Mfg. Co. (Japan Solderless Terminal) gefertigt werden. Fälschlicherweise wird JST in der Maker-Szene und DIY-Elektronik häufig als ein Begriff für EINEN kleinen weißen elektrischen Verbinder genutzt, der auf PCBs montiert ist.

JST-Stecker gibt es jedoch in zahlreichen Serien mit unterschiedlichen Pin-zu-Pin-Abständen. Das heißt, JST ist keine Spezifikation für einen Steckverbinder, sondern lediglich der Name einer Firma, die unterschiedlichste Stecker produziert. JST-Steckverbinder werden in vielen Arten von Produkten verwendet.

JST-Steckverbinder-Serien

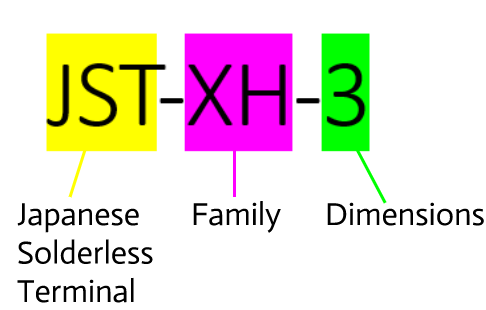

Die Bezeichnungen für JST-Connector sind teilweise verwirrend, das jede der zehn Familien auch ein Dutzend Unterkategorien hat. Der JST-Teil bezieht sich nur auf den lötfreien Verbindungstyp, alle Verbinder teilen diesen Verbindungstyp. Das folgende Suffix (-PH, -XH usw.) bezieht sich auf die Form und den Stil des Verbinders.

Diese Familien/Serien teilen den Pin-zu-Pin-Abstand, aber nicht die Form und Größe des Gehäuses. Um diese Größe zu definieren, bezieht sich die Kombination aus Zahlen und Buchstaben nach der Familienangabe auf die Größe der Einheit.

Wenn Sie nach einem bestimmten Ersatzteil für Ihr Projekt suchen, ist es für Sie wichtig, die vollständige Spezifikation zu kennen, die Sie benötigen. Es ist erwähnenswert, dass jede Familie von Steckverbindern ihre eigenen Strom- / Spannungs- / Drahtgrößenwerte hat.

Achten Sie auch auf die imperialen / metrischen Konvertierungen. Ein häufig auftretendes Problem ist, dass 2,5-mm-Steckverbinder trotz ihrer oft irreführenden Titel nicht mit 2,54-mm-Steckverbindern identisch sind.

Um Verwechslungen zu vermeiden, empfiehlt es sich, einen Connector zu beschreiben, indem Sie Folgendes verwenden: den Namen des Herstellers, die genaue Steckerserie und optional die Pin-Abstände (Pitch), z.B. JST-XH-2.50mm oder ähnliche Variationen.

Wire-to-Board Connectoren

 JST Serie Pin-to-Pin Abstand (Pitch) Pin Reihen Strom (A) Spannung (V) Drahtdurchmesser (AWG) Datenblatt
VH 2.96 mm 1 10 250 22 bis 16 JST VH
EH 2.50 mm 1 3 250 32 bis 22 JST EH
XH 2.50 mm 1 3 250 30 bis 22 JST XH
PA 2.00 mm 1 3 250 28 bis 22 JST PA
PH 2.00 mm 1 2 100 32 bis 24 JST PH
ZH 1.50 mm 1 1 50 32 bis 26 JST ZH
GH 1.25 mm 1 1 50 30 bis 26 JST GH
SH 1.00 mm 1 1 50 32 bis 28 JST SH
RE 2.54mm 1 2 250 30 bis 24 JST RE



Wire-to-Wire connectors

 JST Serie Pin-to-Pin Abstand (Pitch) Pin Reihen Strom (A) Spannung (V) Drahtdurchmesser (AWG) Datenblatt
RCY 2.50 mm 1 3 250 28 bis 22 JST RCY
SM 2.50 mm 1 3 250 28 bis 22 JST SM

Verwendung von JST-Steckverbinder in der DIY-Elektronik

Leider verwenden die verschiendenen Hersteller für DIY-Elektronik auch häufig unterschiedliche Versionen der JST-Stecker. Um etwas Klarkeit zu schaffen, hier ein kurzer Überblick:

JST-Serie Pitch Pin Plattform/Verwendung
PH 2.0 2

Häufig verwendet von Boards mit Batteriversorgung z.B. Microbit, Calliope, Adafruit Flora, Sparkfun ESP32, Sparkfun Fio und LiPo-Chargern

JST-Steckverbinder PH Serie
